MRI یکی از دستگاه های پیشرفته تصویربرداری است که با تصویربرداری از بافت بدن در تشخیص بیماری ها و ناهنجاری ها کمک بسیاری می کند. حضور دستگاه ام آر آی در مراکز تصویربرداری به عکس برداری با کیفیت و دقت بالا و تشخیص و درمان مشکلات کمک بسیاری می کند. با توجه به قیمت بالای این دستگاه ها، خرید یو پی اس برای جلوگیری از آسیب دیدگی دستگاه و همین طور تامین برق مداوم آنها ضروری می باشد. استفاده از یو پی اس با جلوگیری از ایجاد اخلال در فرآیند تصویربرداری کمک بسیاری در پایین آمدن هزینه های اضافه مراکز تصویربرداری و بیمارستانی می کند. در ادامه این پست از بهین صنعت به بررسی نکات اساسی در زمینه استفاده از یو پی اس در دستگاه MRI می پردازیم.

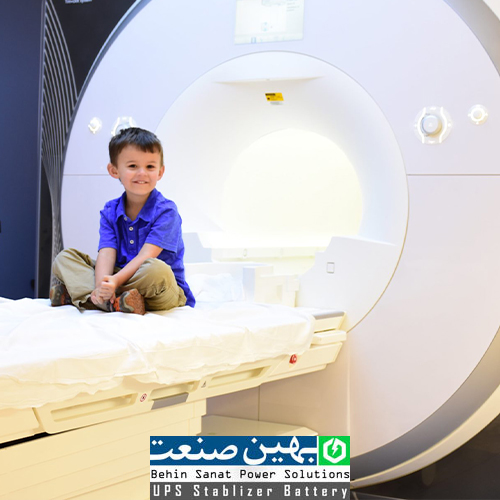

دستگاه ام آر آی
دستگاه تصویربرداری تشدید مغناطیسی یا MRI یکی از پیشرفته‌ترین تجهیزات تشخیصی در مراکز درمانی است و برای عملکرد صحیح، به یک منبع تغذیه الکتریکی پایدار و باکیفیت نیاز دارد. نوسان ولتاژ، افت ولتاژ، قطع لحظه‌ای برق یا خاموشی کامل می‌تواند باعث اختلال در روند تصویربرداری، از دست رفتن اطلاعات، توقف اسکن و در برخی شرایط آسیب به اجزای حساس سیستم شود. به همین دلیل، استفاده از منبع تغذیه بدون وقفه (UPS) در بسیاری از طراحی‌های تأسیسات MRI به‌عنوان بخش مهمی از زیرساخت برق در نظر گرفته می‌شود.
نحوه کار دستگاه ام آر آی
امواج مورد استفاده در ام آر آی از جنس امواج رادیویی و مغناطیسی هستند که ضرری برای بدن ندارند. این واقعیت فیزیکی که پروتون هایی که در هسته اتم ها قرار گرفته اند مانند کره زمین در حول محور خود با سرعت زیادی می چرخند ودر نتیجه یک میدان مغناطیسی در اطراف خود تشکیل می دهند مورد استفاده در این دستگاه می باشد. در ام آر آی بیمار در یک میدان مغناطیسی بسیار قوی قرار می گیرد، این میدان موجب می شود محور چرخش پروتون های هسته اتم ها در تمام بافت بدن در امتداد خطوط میدان مغناطیسی ام آر آی قرار گیرند سپس امواج رادیویی خاصی به سوی بدن بیمار تابانده می شود. این امواج که به صورت پالس فرستاده می شود موجب می گردند تا محور چرخش پروتون ها کمی تغییر کند. با اتمام پالس رادیویی محور چرخش پروتون مجددا در امتداد خطوط میدان مغناطیس برمی گردد و این برگشت موجب ایجاد یک موج رادیویی (الکترومغناطیسی) جدید می شود. سپس این امواج رادیویی ثانویه که از تک تک پروتون ها ساطع می شوند توسط گیرنده های دستگاه ام آر آی دریافت شده و به کامپیوتر دستگاه ام آر آی که بسیار پر قدرت و با توان محاسباتی بالایی است ارسال می شود و به سرعت تحلیل شده و سپس تصاویری بر اساس این تحلیل ها ساخته می شود و روی مانیتور دستگاه مشاهده می شود ودر صورت لزوم آنها را چاپ می کنند .
در کامپیوتر آم آر آی مشخص می شود که چه جاهایی از بدن موج رادیویی بیشتری از خود ساطع کرده اند هرچه شدت موج دریافتی از نقطه ای از بدن بیشتر باشد نشانه تراکم بیشتر پروتون در آن نقطه است و چون فراوان ترین اتم بدن که پروتون نام دارد اتم هیدروژنی است که در مولکول آب قرار دارد پس هرجایی که موج رادیویی بیشتری ارسال کرده در واقع آب بیشتری داشته است.
استفاده از یو پی اس در دستگاه MRI
استفاده از ام آر آی نقش موثری در تشخیص دقیق بیماری ها و مشکلات موجود در تمام اعضای بدن از سر تا انگشتان پا دارد. با توجه به این که این دستگاه، دستگاه بسیار گران قیمتی می باشد مراقبت و نگهداری آن نیز اهمیت بسیار بالایی دارد. هرگونه خرابی در این دستگاه ممکن است منجر به تشخیص اشتباه شود. یکی از موارد شایع در ایجاد خرابی در دستگاه های MRI، نوسان برق، قطعی برق و مشکلات ناشی از آن می باشد استفاده از یو پی اس با تضمین تامین برق با کیفیت و ارائه به موقع برق اضطراری از خرابی دستگاه و اخلال در فرآیند تصویربرداری جلوگیری می کند.
یو پی اس ها با امکان ارائه برق با کیفیت و بدون نوسان و تامین برق اضطراری به روند درمانی و تشخیصی مربوط به تصویربرداری کمک کرده و از به خطر افتادن سلامت دستگاه ها و جان بیماران تا حد ممکن جلوگیری می کنند .
یو پی اس مناسب برای دستگاه ام آر آی
شرکت بهین صنعت با فراهم سازی انواع یو پی اس مناسب برای دستگاه های تصویربرداری و پزشکی، دستگاه های صنعتی و اداری و … تلاش می کند خدمات کاملی به جامعه مخصوصا به جامعه پزشکی کشور ارائه نماید.
چند نمونه از انواع یو پی اس مناسب برای دستگاه ام ار ای در ادامه معرفی می شود:
UPS چگونه از MRI در برابر نوسانات برق محافظت می‌کند؟
قطع برق تنها مشکل شبکه برق نیست. افت ولتاژ، افزایش ولتاژ، اسپایک‌ها، ترنزینت‌ها و نویز الکتریکی نیز می‌توانند برای تجهیزات حساس تصویربرداری مشکل‌ساز باشند.
UPS مناسب می‌تواند با استفاده از مدارهای اصلاح و تنظیم توان، کیفیت برق خروجی را بهبود دهد. به همین دلیل، برای تجهیزات حساس تصویربرداری پزشکی معمولاً استفاده از UPSهایی با قابلیت Power Conditioning اهمیت زیادی دارد. GE HealthCare نیز UPSهای تأییدشده خود برای تجهیزات تصویربرداری را از نوع Online Double Conversion معرفی کرده است.
در ساختار Double Conversion، برق ورودی ابتدا به جریان DC و سپس مجدداً به AC تبدیل می‌شود. این معماری باعث می‌شود بار حساس تا حد زیادی از اختلالات برق ورودی جدا شود و خروجی کنترل‌شده‌تری در اختیار تجهیزات قرار گیرد.
ویژگی‌های مهم UPS مناسب برای MRI
برای استفاده از یو پی اس در دستگاه MRI صرفاً ظرفیت kVA کافی نیست. برخی ویژگی‌های مهم عبارت‌اند از:
- تکنولوژی Online Double Conversion
این نوع UPS برای بارهای حساس پزشکی گزینه‌ای مهم محسوب می‌شود، زیرا امکان تأمین خروجی کنترل‌شده و جداسازی بهتر بار از اختلالات شبکه را فراهم می‌کند. GE HealthCare نیز در سبد UPSهای تأییدشده برای تجهیزات تصویربرداری خود از معماری Online Double Conversion استفاده می‌کند.
- توانایی تحمل جریان‌های لحظه‌ای
MRI می‌تواند در برخی شرایط جریان‌های بالایی ایجاد کند. بنابراین UPS نباید فقط برای بار متوسط انتخاب شود؛ قابلیت تحمل جریان‌های لحظه‌ای و پاسخ دینامیکی UPS نیز باید بررسی شود.
- کیفیت مناسب ولتاژ خروجی
ولتاژ خروجی UPS باید در محدوده‌ای باشد که سازنده MRI تعیین کرده است. کوچک‌ترین اختلاف در مشخصات قابل قبول ولتاژ، فرکانس یا کیفیت توان می‌تواند باعث شود یک UPS ظاهراً مناسب، در عمل برای یک مدل خاص MRI مناسب نباشد.
- ظرفیت باتری متناسب با هدف سیستم
اگر هدف UPS فقط فراهم‌کردن زمان کافی برای تکمیل اسکن و خاموش‌شدن کنترل‌شده است، ظرفیت باتری موردنیاز با حالتی که قرار است سیستم برای مدت طولانی‌تری فعال بماند، متفاوت خواهد بود.
- قابلیت Bypass
وجود Maintenance Bypass می‌تواند برای تعمیر و سرویس UPS اهمیت داشته باشد؛ زیرا امکان انجام برخی عملیات نگهداری بدون قطع تغذیه بار حیاتی را فراهم می‌کند. در برخی پروژه‌های واقعی UPS مربوط به MRI، این قابلیت به‌صورت مشخص در مشخصات فنی درخواست شده است.
- سیستم مانیتورینگ و اعلام هشدار
اتصال UPS به سیستم مدیریت ساختمان یا امکان مشاهده وضعیت آن از اتاق کنترل می‌تواند برای تشخیص زودهنگام خطا، وضعیت باتری و هشدارهای سیستم مفید باشد. در برخی پروژه‌های MRI، رابط‌های ارتباطی مانند Modbus یا BACnet و پنل نمایش از راه دور نیز در نظر گرفته شده‌اند.
محل نصب UPS در بخش MRI
محل نصب UPS نیز موضوع مهمی است. UPSهای توان بالا گرمای قابل توجهی تولید می‌کنند و این گرما باید از محل نصب خارج شود.
در مشخصات نصب برخی سیستم‌های MRI فیلیپس، توصیه شده است که UPS در اتاق فنی MRI قرار گیرد تا سیستم تهویه بتواند گرمای تولیدشده را دفع کند. در صورت نبود فضای کافی، امکان نصب UPS در اتاقی مجزا با تهویه اجباری نیز مطرح شده است.
در طراحی محل نصب باید مواردی مانند موارد زیر بررسی شود:
- تهویه و دفع حرارت
- فضای کافی برای سرویس و تعمیر
- وزن کابینت و باتری‌ها
- مسیر کابل‌کشی
- فاصله از تجهیزات حساس
- شرایط محیطی
- دسترسی مناسب برای تعمیرکار
- الزامات سازنده MRI و UPS
شرکت بهین صنعت با ارائه انواع یو پی اس (یو پی اس صنعتی ، یوپی اس خانگی ، یو پی اس اداری)، استابلایزر و انواع باتری یو پی اس در خدمت جامعه پزشکی، مراکز درمانی، بیمارستان ها و کلینیک ها می باشد. برای اطلاع بیشتر در ارتباط با استفاده از یو پی اس در صنایع پزشکی و اطلاع بیشتر در ارتباط با خرید یو پی اس، نگهداری از یو پی اس و همین طور نگهداری از باطری یو پی اس و مشاوره می توانید از صفحات مربوطه بازدید نمایید یا با شماره 77442005 در تهران تماس حاصل فرمایید.
