در دنیای امروز، یو پی اس (UPS) یکی از حیاتی‌ترین تجهیزات برای تامین برق اضطراری در هنگام قطع برق است. نقشه نصب UPS، مسیری دقیق برای اتصال برق ورودی، خروجی، باتری‌ها و سیستم‌های حفاظتی ارائه می‌دهد. در این مقاله قصد داریم با نگاهی جامع به نقشه نصب یو پی اس (UPS)، مراحل راه‌اندازی، تجهیزات مورد نیاز و نکات کلیدی بپردازیم.
مراحل نصب UPS و طراحی نقشه سیم‌کشی
۱. انتخاب محل مناسب برای نصب UPS
- نزدیک به مصرف‌کننده (مانند سرور، تجهیزات پزشکی یا صنعتی)
- دارای تهویه مناسب و دمای کنترل شده (زیر ۳۵ درجه)
- دارای ارت مناسب و امکان دسترسی برای تعمیر و نگهداری
۲. تهیه تجهیزات و کابل‌کشی
- کابل‌های برق ورودی و خروجی
- تابلو برق محافظ با فیوز و کلید بای‌پاس
- باتری‌های متناسب با توان UPS
- تجهیزات ارتینگ و ایزولاسیون

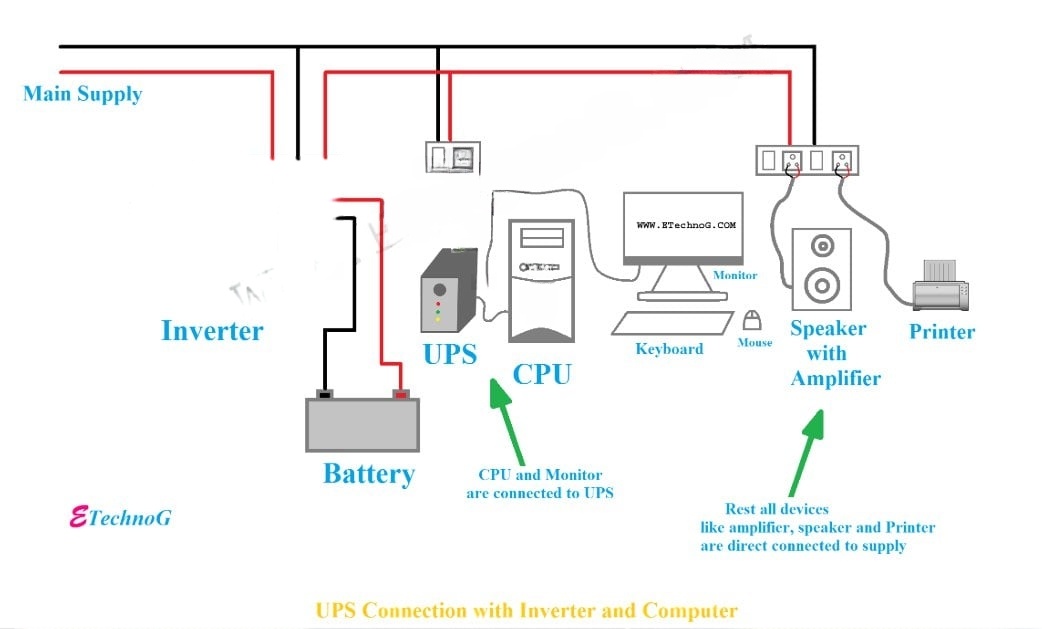

۳. نقشه سیم‌کشی UPS
سیم‌کشی ورودی:
- اتصال مستقیم برق شهری به ترمینال ورودی UPS
- استفاده از فیوز حفاظتی مناسب
سیم‌کشی خروجی:
- از خروجی UPS به بارهای حساس مانند تجهیزات شبکه
- در صورت نیاز، اتصال به تابلو برق توزیع
اتصال باتری:
- باتری‌ها طبق پلن سازنده سری یا موازی می‌شوند
- اتصال صحیح قطب مثبت و منفی به دستگاه
- رعایت ایمنی هنگام نصب (برق قطع باشد)
انواع نقشه نصب UPS بر اساس مدل و توان
نقشه نصب یو پی اس آفلاین
ساده‌ترین نوع نصب که در آن برق شبکه مستقیم به دستگاه وصل می‌شود و فقط در صورت قطعی برق، UPS وارد مدار می‌شود.
نقشه نصب یو پی اس آنلاین
در این نوع سیستم، برق همواره از طریق اینورتر UPS به مصرف‌کننده می‌رسد. بدون زمان انتقال، مناسب برای تجهیزات حساس.
نصب UPS سه‌فاز
در پروژه‌های صنعتی، نقشه نصب UPS شامل اتصال سه‌فاز ورودی و خروجی، کلیدهای قطع اضطراری، بای‌پاس دستی و تابلو ATS است.
افزودن سیستم بای‌پاس و سوئیچ ATS
در پروژه‌های بزرگ، استفاده از سوئیچ اتوماتیک انتقال برق (ATS) یا بای‌پاس دستی جهت قطع/وصل UPS یا ژنراتور کاربرد دارد. این سیستم اجازه می‌دهد در زمان سرویس یا خرابی، بار به برق اصلی متصل شود.
نکات کلیدی برای نصب اصولی UPS
|
نکته |
توضیح |
|
اجرای ارت استاندارد |
پیش‌گیری از برق‌گرفتگی و نوسانات |
|
تهویه مناسب |
افزایش طول عمر دستگاه و باتری |
|
تفکیک سیم‌های قدرت و کنترل |
جلوگیری از نویز و اختلال در عملکرد |
|
استفاده از کابل مناسب با افت ولتاژ پایین |
جلوگیری از سوختگی کابل و اتصالات |
|
تست عملکرد پس از نصب |
بررسی ولتاژ، جریان و مدت زمان پشتیبانی باتری |
سوالات پرتکرار
آیا می‌توان UPS را بدون باتری نصب کرد؟
خیر، باتری بخش اصلی سیستم UPS است و در صورت عدم نصب آن، سیستم کارایی خود را از دست می‌دهد.
نقشه نصب UPS برای خانه با ادوات ساده چگونه است؟
برای مصارف خانگی، UPS تک‌فاز با پریز خروجی مستقیم کافی است. فقط کافی است تجهیزات حساس خود را به پریز خروجی UPS متصل کنید.
چه زمانی باید از سیستم بای‌پاس استفاده کرد؟
در زمان سرویس، تعمیر یا تست، برای جلوگیری از قطع برق مصرف‌کننده‌ها، از بای‌پاس استفاده می‌شود.
نقشه نصب یو پی اس (UPS) یکی از اجزای حیاتی طراحی سیستم برق اضطراری است. انتخاب محل مناسب، طراحی اصولی تابلو برق، اجرای صحیح سیم‌کشی و تست کامل دستگاه، نقش مهمی در عملکرد مطمئن UPS ایفا می‌کند. با رعایت این نکات، می‌توانید امنیت تجهیزات حیاتی خود را در زمان قطع برق تضمین کنید.
